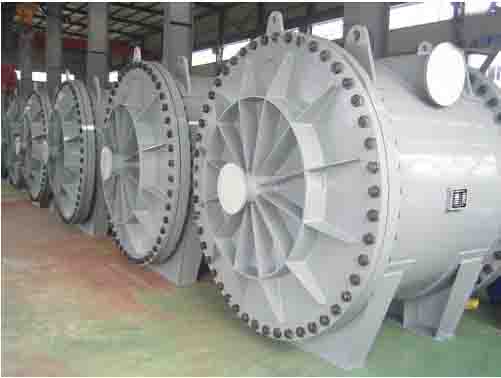

螺旋板式換熱器
作者：admin 訪問量：18928 發布時間：2011/4/16




1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6、螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道能承受的*大工作壓力)。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。
7、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：
并聯組合、串聯組合，設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

部分規格換熱器列舉如下

不銹耐酸鋼制PN0.6、1.6MPa不可拆式(I型)螺旋板換熱器

公稱換熱
面積 m2 通道間距
mm 計算換熱
面積m2 流速1m/ces
時處理量m3/h 接管公稱
直徑dg 型號 重量
I 6B I 6B
1 6 1.0 3.89 40 I 6，I 16B1-0.2/300-6 44 50
2 6 2.1 3.89 40 I 6, I 16B2-0.2/400-6 78 85
4 6 4.4 8.2 50 I 6, I 16B4-0.4/400-6 131 135
10 4.5 17.3 80 I 6, I 16B4-0.5/450-10 129 133
10 4.8 13.7 70 I 6, I 16B4-0.4/500-10 161 205
8 6 7.3 8.21 50 I 6, I 16B8-0.4/500-6 212 215
10 7.85 17.3 80 I 6, I 16B8-0.5/550-10 235 273
10 7.3 20.90 80 I 6, I 16B8-0.6/500-10 237 275
10 6 11.1 8.21 50 I 6, I 16B10-0.4/600-6 295 355
10 11.5 17.3 80 I 6, I 16B10-0.5/650-10 315 405
10 11.2 20.90 80 I 6, I 16B10-0.6/600-10 305 395
15 6 16.9 12.54 70 I 6, I 16B15-0.6/600-6 415 490
10 14.72 17.3 80 I 6, I 16B15-0.5/760-10 405 575
10 15.0 28.1 80 I 6, I 16B15-0.8/600-10 400 570
14 15.6 39.3 100 I 6, I 16B15-0.8/700-14 505 680
20 6 21.7 8.21 50 I 6, I 16B20-0.4/800-6 540 710
10 21.0 20.90 80 I 6, I 16B20-0.6/800-10 555 735
14 20.9 39.30 100 I 6, I 16B20-0.8/800-14 660 830
25 10 26.6 29.90 100 I 6, I 16B25-0.6/900-10 610 950
14 26.9 39.20 100 I 6, I 16B25-0.8/900-14 720 1060
30 10 28.2 28.10 100 I 6, I 16B30-0.8/800-14 750 1180
14 32.2 39.20 100 I 6, I 16B30-0.8/1000-14 980 1370
40 10 45.4 35.30 100 I 6, I 16B40-1.0/900-10 1130 1515
14 40.2 19.4 125 I 6, I 16B40-1.0/1000-14 1200 1630
50 10 53.9 35.3 100 I 6, I 16B50-1.0/1000-14 1360 1755
60 10 61.05 35.3 100 I 6, I 16B60-1.0/1100-10 1920 2112
14 60.08 49.40 125 I 6, I 16B60-1.0/1200-14 2000 2200
80 10 81.83 35.3 100 I 6, I 16B80-1.0/1200-10 2560 2816
14 80.9 49.40 125 I 6, I 16B80-1.0/1400-14 2667 1934
100 10 101.9 35.3 100 I 6, I 16B100-1.0/1300-10 3200 3520
14 100.06 49.40 125 I 6, I 16B100-1.0/1500-14 3333 3666
120 10 115.5 35.3 100 I 6, I 16B120-1.0/1500-10 3870 4257
14 119.0 49.4 125 I 6, I 16B120-1.0/1700-14 4020 4422
130 14 128.80 49.4 125 I 6, I 16B130-1.0/1750-14 4241 4665
18 129.09 63.5 150 I 6, I 16B130-1.0/1967-18 4462 4908
150 14 148.1 49.4 125 I 6, I 16B150-1.0/1890-14 4702 5172
18 148.2 63.5 150 I 6, I 16B150-1.0/2010-18 4962 5458
碳素鋼制Pg6、16kg/cm2不可拆式(I型)螺旋板換熱器

公稱換熱
面積m2 通道間距
mm 計算換熱
面積m2 流速1m/ces
時處理量m3/h 接管公稱
直徑dg 型號
參考重量
I 6T I 16T
6 6 6.5 8.2 50 I 6, I 16T6-0.4/500-6 230 280
10 5.8 13.7 70 I 6, I 16T6-0.4/600-10 285 350
8 6 8.7 8.2 50 I 6, I 16T8-0.4/600-6 370 430
10 7.7 17.3 80 I 6, I 16T8-0.5/660-10 395 454
10 8.7 13.7 70 I 6, I 16T8-0.4/700-10 405 465
10 6 9.9 12.5 70 I 6, I 16T10-0.6/500-6 335 395
10 9.2 17.30 80 I 6, I 16T10-0.5/660-10 472 543
10 8.8 20.9 80 I 6, I 16T10-0.6/600-10 410 495
15 6 12.5 8.2 50 I 6, I 16T15-0.4/700-6 510 580
10 14.64 17.30 80 I 6, I 16T15-0.5/800-10 679 781
10 13.3 20.9 80 I 6, I 16T15-0.6/700-10 575 680
14 13.8 29.2 100 I 6, I 16T15-0.6/800-14 640 755
20 6 19.0 12.5 70 I 6, I 16T20-0.6/700-6 730 845
10 18.3 28.1 80 I 6, I 16T20-0.8/800-10 735 870
14 18.5 39.3 100 I 6, I 16T20-0.8/800-14 810 960
25 10 23.1 28.1 100 I 6, I 16T25-0.8/800-10 935 1120
14 23.3 49.4 125 I 6, I 16T25-1.0/800-14 1000 1165
30 10 29.0 35.3 100 I 6, I 16T30-1.0/800-10 1190 1470
14 28.1 59.4 125 I 6, I 16T30-1.2/800-14 1170 1425
40 10 40.9 20.9 80 I 6, I 16T40-0.6/1200-10 1725 1885
14 42.3 39.3 100 I 6, I 16T40-0.8/1200-14 1845 2110
18 44.9 63.5 150 I 6, I 16T40-1.0/1200-18 2075 2405
50 10 46.2 35.5 100 I 6, I 16T50-1.0/1000-10 1800 2085
14 53.2 49.4 125 I 6, I 16T50-1.0/1200-14 2490 2595
18 54.0 76.3 150 I 6, I 16T50-1.2/1200-18 2435 2820
60 10 56.8 20.9 80 I 6, I 16T60-0.6/1400-10 2330 2635
14 60.7 39.3 100 I 6, I 16T60-0.8/1400-14 2595 2850
18 59.6 63.5 150 I 6, I 16T60-1.0/1400-18 2730 3150
80 10 76.4 28.1 100 I 6, I 16T80-0.8/1400-10 2970 4060
14 78.6 39.3 100 I 6, I 16T80-0.8/1600-14 3210 3605
18 82.0 63.5 150 I 6, I 16T80-1.0/1600-18 3580 4205
100 10 101.4 28.1 100 I 6, I 16T100-0.8/1600-10 3905 4330
14 98.8 49.4 125 I 6, I 16T100-1.0/1600-14 4040 4585
18 98.8 76.3 150 I 6, I 16T100-1.2/1600-18 4200 4930
120 10 115.5 42.5 125 I 6, I 16T120-1.2/1400-10 4350 4980
14 119.0 59.4 125 I 6, I 16T120-1.2/1600-14 4770 5440
150 14 149.15 59.4 125 I 6, I 16T150-1.2/1800-14 6431 7396
18 149.86 76.3 150 I 6, I 16T150-1.2/2000-18 6643 7639
20 147.6 83.81 150 I 6, I 16T150-1.2/2050-20 6769 7784
