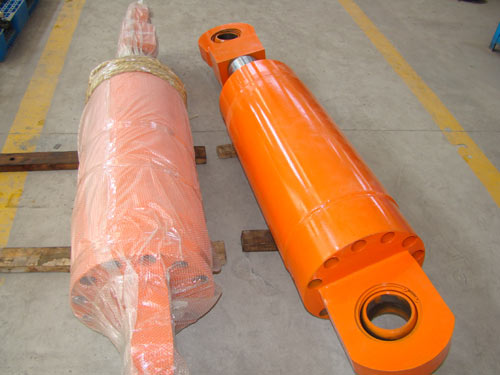

Y－HG1型冶金設備標準液壓缸www.tdyougang.com，為雙作用單活塞桿液壓缸，具有結構簡單、工作可靠、裝拆方便、易于維修、可帶緩沖裝置及連接方式多樣等特點，廣泛應用在鋼鐵、鑄造、鍛造等冶金行業。

注：以上參數如有特殊要求，請另行注明/If you have any especial requirement to the above data, please note it.
工作壓力：16MPa / Working pressure: 16MPa
工作介質：礦物油 / Working medium: mineral hydraulic oil
工作溫度：-10℃~+80℃ /Working temperature: -10℃~+80℃
運動速度：<0.5m/s, / Moving speed: <0.5m/s

Y－HG1－E D/d× S L 5 － H L1 Q T2
① ② ③④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 11
①冶金標準液壓缸
②雙作用活塞桿*種類型——HG1
③壓力等級 E—16MPa
④缸徑/桿徑/bore/rod (mm)
⑤行程/Stroke (mm)
⑥進、出油口連接: L－螺紋連接(用于D≤220);F－法蘭連接(用于D≥250)
Connecting mode of inlet & outlet ports:
L－Connecting by thread (using at D≤220) ;
F－Connecting by flange (using at D≥250)
⑦安裝方式：見表1/Mounting styles: See table 1
⑧附加位置：H－帶緩沖; B－帶平衡閥
Adjunctive position: H－with cushion;
B－with balance valve
⑨桿端結構: L1－外螺紋; L2—內螺紋
Rod end structure: L1－male thread; L2—female thread
⑩工作介質: O－液壓油; W－高水基(乳化液等介質)
Working medium: O－h(huán)ydraulic oil;
W－Abundant water (Mixed water )
⑾工作溫度:－-10℃~+80℃
Working temperature: T1－-10℃~+80℃

代號Code
安裝方式
Mounting mode
代號
Code
安裝方式
Mounting mode
J
基本型/Standard
E
后端單耳環
end single eye ring
E1:帶關節軸承
with articulating bearing
E2:帶軸套/with bushing
F1
前端矩形法蘭/Head side rectangle flange
F2
后端矩形法蘭/ End side rectangle flange
Z1
前端耳軸/Head side trunnion
F3
前端圓法蘭/ Head side circinal flange
Z2
中間耳軸/Middle side trunnion
F4
后端圓法蘭/ End side circinal flange
Z3
后端耳軸/End side trunnion
F5
前端方形法蘭/ Head side square flange
J1
軸向腳架/Vertical to axis foot type
F6
后端方形法蘭/End side square flange
J2
切向腳架①/parallel to axis foot type
注①:安裝方式是切向腳架(J2)是非標產品/Notes①:
