插入式渦街流量計工作原理;流量計選型
產品型號:HNLUCB
參考價格:-2000
產地:金湖
發布時間:2013-3-16 13:56:08
在線咨詢
產品介紹:
概述

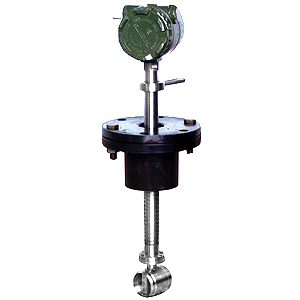

HNLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量, 特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。。
HNLUCB型插入式渦街流量計防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdIIBT6。
工作原理:
插入式渦街流量計按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。
儀表特點:
1、可測量蒸汽,氣體,液體的體積流量和質量流量;
2、無機械運動部件,測量精度高,結構緊湊維護方便;
3、壓力損失小,量程范圍寬;范圍度達1:25;
4、采用消擾電路和抗振傳感頭;
5、采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能;
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m);
