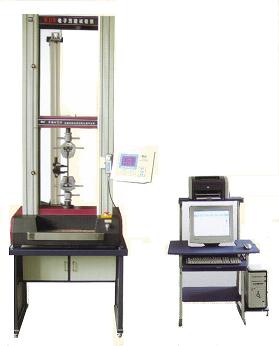

 廣州試驗機--微機控制電子式*試驗機
一、主要用途：本系列微機控制電子式*試驗機，是配備全數字測量控制系統及計算機的新型試驗機。設備功能可滿足金屬和非金屬拉伸，壓縮，彎曲，剪切，剝離試驗等國家標準。除常規試驗外，配備相應附件還可以進行蠕變、持久、應力松弛、低周循環試驗及在高溫或低溫環境下拉伸性能試驗。配備相應得附件后，在高、低溫或常溫下進行蠕變、持久應力、松弛等材料性能試驗。廣泛應用于冶金、建材、機械、航天航空、石化、橡膠、塑料、紡織、醫學等行業的科研、教學、質量檢測領域。
二、 本系列*試驗機八大技術亮點
1、國內*采用雙導向式結構（五點同心），解決橫梁偏擺問題，傳動平穩，從而真正保證了*手?jǐn)?shù)據采集的真實性。
2、在電子*試驗機上采用六柱門式等強度框架結構（雙立柱 雙導向柱 雙絲杠），整機剛度高，不變形（國內過去只在60噸以上機上才采用此結構）
3、徹底甩掉傳統的蝸輪—蝸桿減速機，采用圓弧同步帶減速，德國精密滾珠絲桿傳動，主機功率損耗低，響應快，噪聲低（低于60 dB）。
4、雙控制器 大屏幕液晶顯示屏可以脫離計算機獨立操作，設計人性化，充分考慮使用者便利性 。
5、RMC移動遠控盒具有移動橫梁微調、快慢、步進（無級調速）功能。
6、夾具系統創新設計，使試樣夾持時不再會有軸向附加力，影響試驗*度。
7、測控系統除了能實現（力 變形 位移）三閉環的控制外，還設有誤操作提示、警示提示（要摘除引伸計時鈴聲及文字提示），具有拒絕執行錯誤指令的功能。
8、科新試驗機的設計和制造，遵循穩定性、可靠性、易操作性的三大原則，同批次的材料進行試驗，試驗結果同類產品重復性*高。
四. 主要技術指標
1． 試驗力
1.1 *大試驗力：50、100、200、300、500、600kN六種規格
1.2 有效測力范圍： 0.2%-100%FS（內外不分檔）
1.3 分辨力： 1/100000、1/200000、1/240000、1/300000、1/400000、1/500000（用戶根據試驗需要自行設定，全程分辨率不變）
1.4 示值相對誤差：±0.5%
2． 試驗速度
2.1 調節范圍：
≤100kN機　　0.005～500mm/min（無級調速）
≥200kN機 0.0025～250mm/min（無級調速）
2.2 示值相對誤差：±0.5%
2.3 勻試驗力速率、勻變形速率控制范圍：0.01%～10%FS/S
2.4 勻試驗力速率、勻變形速率控制誤差：±0.5%
2.5 恒試驗力、恒變形控制范圍：0.5%～100%FS
2.6 恒試驗力、恒變形控制誤差：
小于10%FS時為設定值的±1%
大于10%FS時為設定值的±0.1%
3． 位移（移動橫梁）
3.1 測量范圍：0~999mm
3.2 分辨力：0.001mm
3.3 示值相對誤差：±0.5%
4. 變形
標距：50mm（或根據用戶需要）
輸出范圍：0-5mm(或根據用戶需要)
有效測量范圍：0.2%～100%FS
分辨力：1/60000、1/120000、1/240000（用戶可根據試驗要求自行設定）
示值相對誤差：±0.5%
5. 主機及附件
型 號 WDW3050 WDW3100 WDW3200
WDW3300 WDW3500
WDW3600
*大試驗力 50 kN 100 kN 200 kN
300 kN 500 kN
600 kN
有效試驗跨度 530 mm 570 mm 600 mm 650 mm
移動橫梁*大行程 1200
電 源 220V、50Hz
0.5kw 220V、50Hz
1kw 380V、50Hz
2kw 380V、50Hz
4.5kw
重 量 800 kg 900 kg 1200 kg 2000 kg
主機外形尺寸
（長×寬×高） 900×570×2010
mm 1110×614×2200
mm 1200×760×2500
mm 1320×790×2600
mm
夾頭*大夾持力 楔形夾頭
50 kN 楔形夾頭（或液壓夾頭）100 kN 楔形夾頭（或液壓夾頭）300 kN 液壓夾頭
600 kN
夾持范圍 板狀 0-20 mm 0-20 mm
（0-20 mm） 0-27 mm
（0-20mm） 0-20 mm
棒狀 φ5-φ26 mm φ5-φ26 mm
（φ5-φ28 mm） φ8-φ32mm
（φ12-φ39mm） φ12-φ39 mm
壓 縮 裝 置 φ120 mm
彎曲裝置 支撐輥徑 φ30 mm
跨度調節范圍 80-430 mm 80—480 mm
